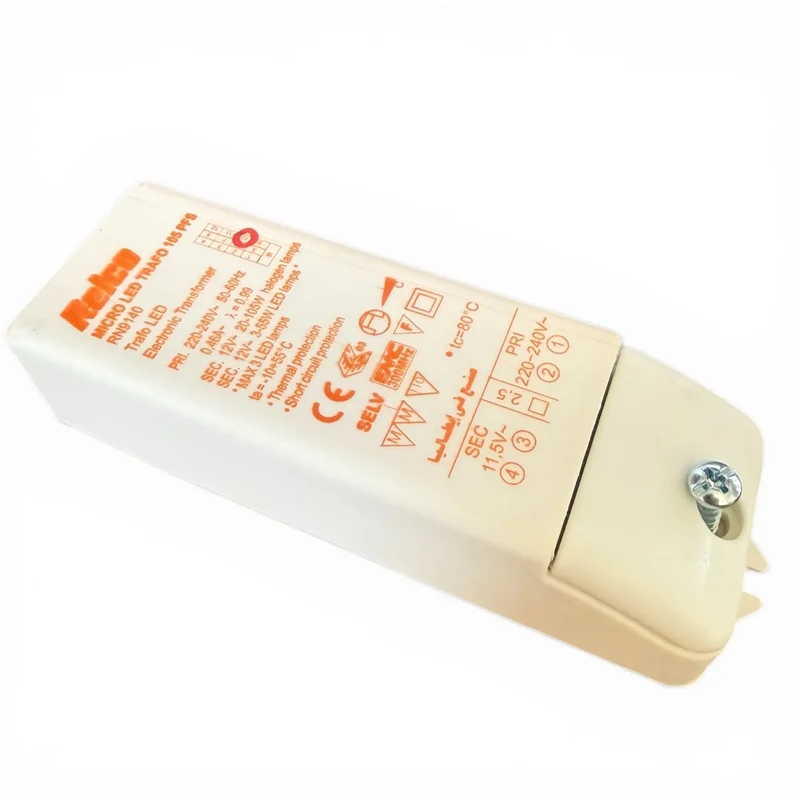

Relco RN9140 Micro LED Trafo 12V AC 20–105W dimmbar – Elektronischer Transformator für LED & Halogen

RELCO RN9140 Micro LED Trafo 12 V AC dimmbar im Überblick

Der RELCO RN9140 Micro LED Trafo 105 PFS ist ein kompakter elektronischer Transformator für geeignete LED- und Halogenbeleuchtung mit 12 V AC. Er wandelt eine Eingangsspannung von 220–240 V AC in 12 V AC Wechselspannung um und eignet sich unter anderem für Einbaustrahler, Möbelbeleuchtung, Deckenleuchten und weitere kompatible Niedervolt-Lichtsysteme.

Der Trafo unterstützt dimmbare 12-V-AC-LED-Leuchtmittel mit ca. 3–55 W sowie Niedervolt-Halogenlampen im Leistungsbereich von 20–105 W. Dank der kompakten Bauform lässt er sich besonders gut in geeignete Leuchten und vorhandene Beleuchtungssysteme integrieren.

Dimmbarer 12-V-AC-Trafo für LED und Halogen

Der elektronische Transformator ist für LED- und Halogenleuchtmittel mit 12 V AC konzipiert. Die Helligkeitsregelung erfolgt über eine kompatible Phasenanschnitt- beziehungsweise Triac-Dimmung. Bei LED-Leuchtmitteln ist darauf zu achten, dass diese ausdrücklich als dimmbar und für den Betrieb an 12 V AC geeignet sind.

LED-Leistungsbereich von 3 bis 55 W

Für kompatible LED-Leuchtmittel bietet der RN9140 einen Leistungsbereich von ca. 3 bis 55 W. Dadurch eignet er sich sowohl für einzelne Niedervolt-LED-Spots als auch für geeignete Beleuchtungssysteme mit mehreren Leuchtmitteln, sofern die technischen Anforderungen eingehalten werden.

Für Niedervolt-Halogen bis 105 W

Auch klassische 12-V-Halogenbeleuchtung kann mit dem elektronischen Trafo betrieben werden. Für Halogenleuchtmittel ist ein Leistungsbereich von 20 bis 105 W vorgesehen, wodurch sich das Gerät auch als Ersatztrafo für bestehende Niedervolt-Halogeninstallationen eignet.

Integrierte Schutzfunktionen

Der RELCO RN9140 verfügt über Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur. Die Schutzklasse II und die Schutzart IP20 kennzeichnen die Ausführung für den Einsatz in trockenen Innenbereichen.

Typische Einsatzbereiche

• 12-V-AC-LED-Spots
• Niedervolt-Halogenleuchten
• Einbauleuchten und Deckenspots
• Möbel- und Küchenbeleuchtung
• Design- und Wohnraumleuchten
• Ersatz für kompatible elektronische Transformatoren
• Dimmbare Niedervolt-Beleuchtungssysteme

Technische Daten

• Produkttyp: Elektronischer LED- und Halogen-Transformator
• Hersteller: RELCO S.r.l.
• Modell: RN9140
• Bezeichnung: Micro LED Trafo 105 PFS
• Eingangsspannung: 220–240 V AC
• Netzfrequenz: 50/60 Hz
• Ausgangsspannung: 12 V AC
• LED-Leistungsbereich: ca. 3–55 W
• Halogen-Leistungsbereich: 20–105 W
• Dimmbar: Ja
• Dimmart: Phasenanschnitt / Triac
• Leistungsfaktor: > 0,9
• Umgebungstemperatur ta: −15 bis +50 °C
• Maximale Gehäusetemperatur tc: 80 °C
• Schutzfunktionen: Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz
• Schutzklasse: II
• Schutzart: IP20
• Länge: 120–124 mm
• Breite: 39 mm
• Höhe: 26–28 mm
• Einsatzbereich: Innenbereich

Wichtiger Hinweis

Der Transformator liefert ausschließlich 12 V AC Wechselspannung. Er ist daher nicht für 12-V-DC-LED-Streifen oder andere Verbraucher vorgesehen, die zwingend eine 12-V-Gleichspannung benötigen.

Für den Dimmbetrieb dürfen nur geeignete und ausdrücklich dimmbare 12-V-AC-LED-Leuchtmittel verwendet werden. Vor dem Austausch eines vorhandenen Transformators müssen Ausgangsspannung, Leistungsbereich, Dimmtechnik und die Anforderungen der angeschlossenen Leuchtmittel geprüft werden. Aufgrund der Schutzart IP20 ist das Gerät ausschließlich für trockene Innenbereiche vorgesehen.

Häufig gestellte Fragen

Ist der RELCO RN9140 für LED-Leuchtmittel geeignet?

Ja, der RELCO RN9140 eignet sich für kompatible und ausdrücklich für 12 V AC ausgelegte LED-Leuchtmittel mit einer Gesamtleistung von ca. 3 bis 55 W.

Kann der Transformator gedimmt werden?

Ja, der RELCO RN9140 ist dimmbar und kann in einer kompatiblen Phasenanschnitt- beziehungsweise Triac-Dimminstallation eingesetzt werden.

Kann der RN9140 auch Halogenleuchtmittel versorgen?

Ja, der Transformator ist für geeignete 12-V-Niedervolt-Halogenlampen mit einer Gesamtleistung von 20 bis 105 W vorgesehen.

Kann der Trafo für 12-V-DC-LED-Streifen verwendet werden?

Nein, der RN9140 liefert 12 V AC Wechselspannung und ist daher nicht für LED-Streifen oder andere Verbraucher geeignet, die ausdrücklich 12 V DC benötigen.

Ist der Transformator für den Außenbereich geeignet?

Nein, der RELCO RN9140 besitzt die Schutzart IP20 und ist ausschließlich für den Einsatz in trockenen Innenbereichen vorgesehen.
